Sådan Installeres Split Air Cooling!

Sådan installeres Split Air Cooling!

INSTALLATION AF SPLIT-SYSTEM

1- Installationen af ​​et klimaanlæg med individuelle balsamler af typen SPLIT-SYSTEM består af installationsfaser, hvor der tilføjes komponenter, der er nødvendige for systemets perfekte drift som følger:

a-kondenseringsenhed

b-EVAPORATOR UNIT

c-FRIGORÍGENA NETWORK

d-ELECTRICAL NETWORK

e-DRAINAGE NETWORK

2- For hver af de ovenfor beskrevne komponenter er det nødvendigt, at brugeren er opmærksom på deres behov, og at der vil være en periode med værker beregnet til installationen af ​​hele sætet, som vil passe på det på en passende måde.

Følgende vil blive præsenteret for hvert element, dets funktion og de grundlæggende behov, der skal stilles til rådighed af brugeren.

Eksempel på krav til installation af Split

Aircondition split electrolux 7.000 Btus / h Kold 220v. Ideel til miljøer på 11,6 m². Forbrug (watt / time) 679 W / h.

- Maks. Forbindelseslængde = 10m

- Maks. Forbindelsesniveau = 5m

- Tubing = 1/4 og 3/8

- kommandokabler = -

- Power Point = Fordamper

- Drænpunkt = Fordamper

- Grundlæggende installationsprocedurer

EVAPORATOR UNIT

1 - LOKAL VALG

2 - VÆLG AF INSTALLATIONSPROFILEN

3 - FLOOR BORING - BELØB / POSITIONERING

4 - POSITIONERING AF FORPLIGTELSESPIPER

5 - INSTALLATION AF HYDRAULISK PIP TIL UDVIKLING

6 - MONTERING

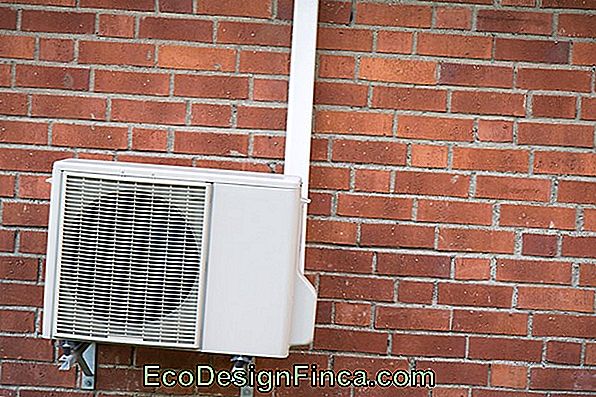

Kondenseringsenhed

1 - LOKAL VALG

2 - INSTALLATION AF HYDRAULISK PIPE TIL DRAIN

3 - MONTERING

SAMMENKÆDNING

1 - TILSLUTNING AF INTERPOLITATIONSPIPPER

2 - ELEKTRISK FORPLIGTELSE

3 - AFSLUTNING AFSLUTNING

Installation af lange linjer

For installationer, hvor ujævnhederne og / eller sammenkoblingslængden mellem enhederne er større end specificeret, er det nødvendigt at følge de procedurer, instruktioner og tabeller, der er beskrevet i sekvensen:

1 - Kontroller at længden, tonehøjde og rørdiametre ligger inden for de værdier, der anbefales i nedenstående tabel.

Sådan installeres kølet air split - tabel

Sådan installeres kølet air split - tabel

notat

Kig efter den mindste afstand og det mindste mellemrum mellem fordamperen og kondensatoren. Den tilsvarende maksimale længde indbefatter kurver og begrænsninger.

• Den værdi, der skal overvejes for den maksimale ækvivalente længde, inkluderer allerede værdien af ​​forskellen mellem enhederne.

bemærkninger:
* Hvis kondensatoren er under fordamperen:

C.M.R = C.M.E-D.M

Hvor: C.M.R - Faktisk maksimal linjelængde

C.M.E - Maksimal ækvivalent længde

D.M - Maksimal løft

Se eksemplet nedenfor for bedre at forstå, hvordan man skal foretage beregningen.

I betragtning af en kondensator enhed på 24.000Btu / h placeret under fordamperen, en dråbe på 6 meter og den maksimale ækvivalente længde, der anvendes i eksemplet under underpunkt 6.1 (12.5 meter), vil vi have:

C.M.R = C.M.E-D.M

C.M.R = 12,5-6

C.M.R = 6,5 meter

2. Løft ekspansions / væskelinjen over kondensorenheden, før du går til fordamperen (0.2m), når fordamperen er under kondensorenheden.

3 - Løft sugeledningen over fordamperen, før du går til kondensorenheden (0.2m), når fordamperen er over eller på samme niveau som kondensatorenheden.

4 - Placer en magnetventil i ekspansionslinjen (ved siden af ​​kondensatoraggregatet, hvis fordamperen er over eller ved siden af ​​fordamperenhedens indløb, hvis kondensatorenheden er over), som åbner sammen med kompressoren, starter og lukker efter afbrydelse deraf (30s); Denne gang bør indstilles, hvis kompressoren har svært ved at starte igen.

I enheder over 30.000Btu / h er ekspansionssystemet gennem et stempel, i disse enheder skal magnetventilen installeres mellem serviceventilen og stempelet.

I enheder med trefasekompressor kan magnetventilen åbne og lukke sammen med henholdsvis start og stop af kompressoren.

5 - Siphon sugeledning, når den påføres, hver 3,0 m inklusive base. Hvis forskellen er mindre end 3m, skal du kun basere.

Sådan installeres Split Air Cooling

Sådan installeres Split Air Cooling

6 - Vip de vandrette sugelinier i strømningsretningen.

7 - Isolér ekspansionslinjerne og sugningen af ​​strålingen (udover godt isolerede termisk), når de udsættes for solen.

8 - Vakuumproceduren skal være særlig godt udført; Indstil kølemiddelladningen ved at måle overhedningen.

9 - En væskeseparator (termisk isoleret og stråling - som kan være placeret uden for den eksterne enhed) skal installeres i sugesiden af ​​enheden. kondensator med volumetrisk kapacitet af flydende kølemiddelretention som angivet i nedenstående tabel.

Sådan installeres Split Air Cooling

Bemærk:
Som du kan se, er dette ikke et job for amatører, er oplysningerne i dette kapitel kun til illustration, så når du ansætter en professionel service med installation af aircondition, kan internettet have et minimum af viden og dermed vide, hvad dette betaler og hvordan tjenesten vil blive gjort.

Sådan Installeres Split Air Cooling!

FAQ - 💬

❓ How do I make my split system colder?

👉 How You Can Make Your Air Conditioner Colder

  1. Spray down the unit: Take a few minutes every other week to spray down the condenser unit. ...
  2. Change your filters: You might ask how you can make your air conditioner colder without spending a lot; one simple but highly effective way is replacing air filters when they get dirty.

❓ Why is my split system not getting cold?

👉 the most common reason why your split and window AC is not cooling is because of unclean air filters. If the AC filter is unclean or clogged with dust and dirt, it might result in various problems. It could interfere with the proper working of the thermostat.

❓ Are there mini splits that only cool?

👉 If you live in a climate that doesn't require heating, a cooling only mini split is an excellent choice. Cooling only mini splits are an efficient and cost-effective way to provide comfort to those hard-to-cool rooms.

❓ Can a split system cool a whole house?

👉 Multiple split system air conditioner units can be placed in key rooms and strategic places around the house to effectively cool the whole house, using less power than a conventional ducted system.

❓ What is the coldest AC mode?

👉 Freeze Protection (FP) Mode This mode is also known as Min. Heat, 8C, or Low Heat (LH). In this operating mode, the air conditioner runs at minimum power, on heat mode to blow warm air in a room.

❓ Why does my AC not cool enough?

👉 If your air conditioner is running, but not lowering temperatures inside, one issue could be a blocked or clogged condenser coil. When operating correctly, the condenser fan draws air into the outdoor unit through the condenser coil to pull heat energy out of your home.

❓ Why is AC running but not cooling?

👉 If your air conditioner is running, but not lowering temperatures inside, one issue could be a blocked or clogged condenser coil. When operating correctly, the condenser fan draws air into the outdoor unit through the condenser coil to pull heat energy out of your home.

❓ How do I fix my air conditioner that is not cooling?

👉 The following are a few things to check when your air conditioner is not cooling your space.

  1. Check and reset the thermostat. ...
  2. Replace the dirty filter. ...
  3. Clear the clogged condensation drain. ...
  4. Try to diagnose duct malfunctions. ...
  5. Clear the area around the compressor.

❓ What are the disadvantages of a mini split system?

👉 The primary disadvantage of mini splits is their cost. They are generally priced around traditional AC systems. Correct sizing of the system is important. Over-sized or incorrectly installed equipment often result in short-cycling; wasting energy and unable to properly control the temperature or humidity.

❓ Do mini splits use a lot of electricity?

👉 Air conditioners use quite a bit of energy. Central units are within the range of 3000-3500 watts per hour while mini-split units can run at about 2,000 watts per hour at peak cooling. If you don't need much cooling capacity, you'll benefit from a mini-split air conditioner, which will be much cheaper to run.

❓ Are split systems expensive to run for cooling?

👉 Split System Running Costs Calculations $40.11 per year to run or 47.75 cents a day or 11.9c per hour. 2. A 3.5 kW system running for 8 hours a day for 12 weeks (84 days) of the year at 24 degrees will cost appox. $134.16 a year or $1.59 per day to run.

❓ Do you need a split system air conditioner in India?

👉 Summers in India can be harsh. The heat makes you sweaty and uncomfortable. An air conditioner is a necessity under such conditions. An AC removes the moisture inside a room and cools it down. But what if you turn on your split system air conditioner after months, only to find out that something is wrong with it?

❓ How do you install a split system on an air conditioner?

👉 Complete the Split System Air Conditioner Installation Bleed the air and humidity from the refrigerant circuit. Remove the caps from the 2-way and 3-way valves and from the service port. Wrap the joints of the piping with insulating covering and insulating tape. Affix the piping to the wall with clamps.

❓ How much does a mini split system air conditioner cost?

👉 See Size Options. Innovair Air Conditioner Inverter Ductless Wall Mount Mini Split System Heat Pump Full Set with Kit (12000 BTU 115V Heat Pump) by Innovair. $629.00 $ 629 00. Only 15 left in stock - order soon.

❓ Why is it called a split air conditioner?

👉 It is called a split air conditioner because it has an inside and an outside part. Most central heating units are of this type. The reason for the split is that, like other models (especially window units) it keeps the hot outside and the cool inside.
